铝材焊接注意事项 铝材焊接焊前准备

众所周知，铝材在我们生活中比较常见，铝材有比较好的耐蚀性，而铝材几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对各种焊接方法的适应性不同，各种焊接方法有其各自的应用场合。下面我们一起看看铝材焊接注意事项有哪些吧。

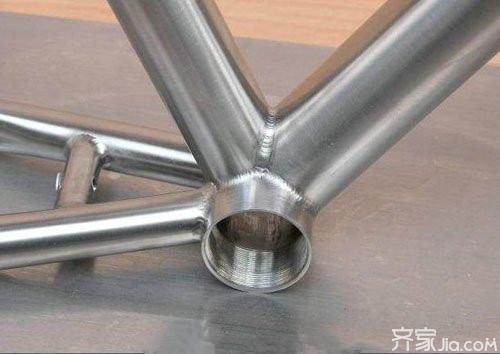

铝材焊接特点

（1）铝的热导率和比热容均约为碳素钢和低合金钢的两倍多。铝的热导率则是奥氏体不锈钢的十几倍。在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。

（2）铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。在焊接过程加强保护，防止其氧化。钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。气焊时，采用去除氧化膜的焊剂。在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。

（3）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。高温铝强度很低，支撑熔池困难，容易焊穿。

（4）铝的线膨胀系数约为碳素钢和低合金钢的两倍。铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。在铝硅合金中含硅0.5％时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。根据生产经验，当含硅5％～6％时可不产生热裂，因而采用 (硅含量4．5％～6％)焊丝会有更好的抗裂性。

（5）母材基体金属如为变形强化或固溶时效强化时，焊接热会使热影响区的强度下降。

（6）铝为面心立方晶格，没有同素异构体，加热与冷却过程中没有相变，焊缝晶粒易粗大，不能通过相变来细化晶粒。

（7）铝在液态能溶解大量的氢，固态几乎不溶解氢。在焊接熔池凝固和快速冷却的过程中，氢来不及溢出，极易形成氢气孔。弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊缝中氢气的重要来源。因此，对氢的来源要严格控制，以防止气孔的形成。

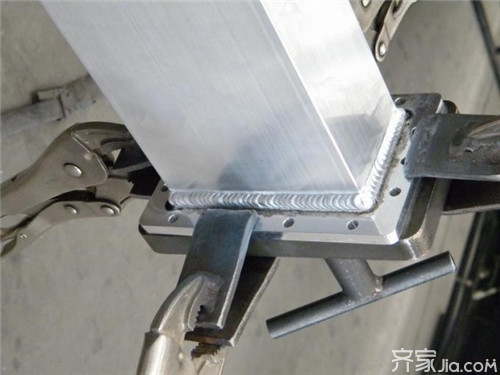

铝材焊接之焊前准备

1、焊前清理：铝及铝合金焊接时，焊前应严格清除工件焊口及焊丝表面的氧化膜和油污。

1)化学清洗化学清洗效率高，质量稳定，适用于清理焊丝及尺寸不大、成批生产的工件。可用浸洗法和擦洗法两种。可用丙酮、汽油、煤油等有机溶剂表面去油，40℃～70℃的5%～10%NaOH溶液碱洗3min～7min(纯铝时间稍长但不超过20min)，流动清水冲洗，接着用室温至60℃的30%HNO3溶液酸洗1min～3min，流动清水冲洗，风干或低温干燥。

2)机械清理：在工件尺寸较大、生产周期较长、多层焊或化学清洗后又沾污时，焊接材料常采用机械清理。先用丙酮、汽油等有机溶剂擦试表面以除油，随后直接用直径为0.15mm～0.2mm的铜丝刷或不锈钢丝刷子刷，刷到露出金属光泽为止。一般不宜用砂轮或普通砂纸打磨，以免砂粒留在金属表面，焊接时进入熔池产生夹渣等缺陷。另外也可用刮刀、锉刀等清理待焊表面。

2、垫板：铝合金在高温时强度很低，液态铝的流动性能好，在焊接时焊缝金属容易产生下塌现象。为了保证焊透而又不致塌陷，焊接时常采用垫板来托住熔池及附近金属。垫板可采用石墨板、不锈钢板、碳素钢板、铜板或铜棒等。垫板表面开一个圆弧形槽，以保证焊缝反面成型。也可以不加垫板单面焊双面成型，但要求焊接操作熟练或采取对电弧施焊能量严格自动反馈控制等先进工艺措施。

3、焊前预热：薄、小铝件一般不用预热，厚度10mm～15mm时可进行焊前预热，根据不同类型的铝合金预热温度可为100℃～200℃，可用氧一乙炔焰、电炉或喷灯等加热。预热可使焊件减小变形、减少气孔等缺陷。

1)焊后清理焊后留在焊缝及附近的残存焊剂和焊渣等会破坏铝表面的钝化膜，焊接材料有时还会腐蚀铝件，应清理干净。形状简单、要求一般的工件可以用热水冲刷或蒸气吹刷等简单方法清理。要求高而形状复杂的铝件，在热水中用硬毛刷刷洗后，再在60℃～80℃左右、浓度为2%～3%的铬酐水溶液或重铬酸钾溶液中浸洗5min～10min，并用硬毛刷洗刷，然后在热水中冲刷洗涤，用烘箱烘干，或用热空气吹干，也可自然干燥。

铝材焊接注意事项

1、管件及焊丝的清理，焊丝及破口两侧50mm范围内表面用丙酮清洗干净，用不锈钢丝刷刷去表面氧化膜，露出金属光泽，清理好的破口必须在2小时内焊接，清理好的焊丝放入未用的筒内，必须在8小时内用完，否则重新处理。

2、焊接特性：铝及铝合金具有导热性强而热容量大，线胀系数大，熔点低和高温强度小等特点，焊接难度大，应采取一定的措施，才能保证焊接质量。

3、环境温度不低于5℃，否则应预热至100~200℃方可施焊，相对湿度控。

4、钨棒选用铈钨棒，氩气钝质不小于99.96%，且含水量不应大于50mg/m3。
