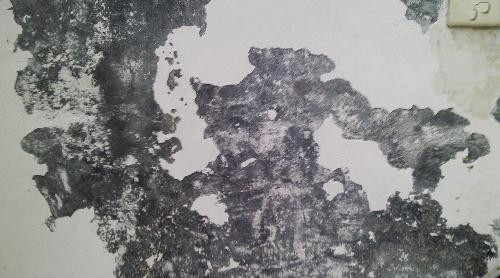

大家都知道，墙面反碱是因为家居环境太潮湿，很多家庭无论是新墙还是旧墙，都会因为水分过重而出现碱化问题，涂料的反碱现象是指涂料的漆膜遇水后，表面出现白色结晶物的现象。今天小编就给大家具体讲讲墙面反碱有关因素有哪些吧。

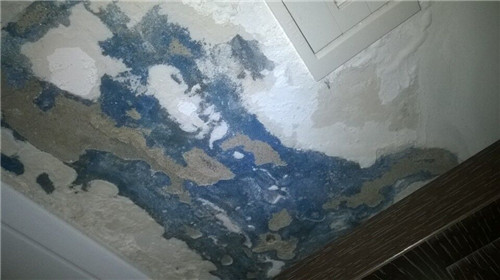

墙面反碱有关因素
1、墙面反碱与光照有关
南墙外墙比较少有反碱现象出现，而北墙墙身长度范围内均有不同程度的发生，修复后的水泥砂浆抹面也再次出现病害；东向的墙身病害要比西向墙身少，程度轻；东墙和西墙的南半部也要比北半部程度轻。向阳墙身温度相对较高，水分多在墙身内蒸发，由毛细水表面张力引起的负压不存在，不能形成毛细现象，墙身干燥，泛碱现象发生的客观环境就不存在。
2、墙面反碱与通风有关
屋内大部分都是关门，所以内部的泛碱现象要比外边的重、普遍；通风好，水汽不易集结，墙面反碱病害相应就少、轻。
3、墙面反碱与墙身材料、饰面及其孔隙有关
虽然墙身材料有水分的迁移，但溶蚀作用就会大大降低，对结构造成的危害也就减少，结晶现象也会减少。大厅内采用的是麻刀灰抹面，其孔隙率大，结构性强，较为坚固，透气性好，本身又有相当的厚度，可以作为水汽传输的通道，而且析出的盐碱结晶体留在麻刀灰抹面的孔隙里，避免了盐碱结晶体析出对墙身的侵蚀，但在长时间内会使砂浆失去胶结能力，如大厅西墙脚。而与此相比，围廊两侧的仿瓷涂料的抵抗能力相对较差，仿瓷涂料本身不厚、透气性差，有潮气侵袭时就失去光泽，返潮，空鼓，开裂，起皮。
4、墙面反碱与大气温度、湿度有关
墙面反碱现象大多发生在季末，比如说冬末、秋末等季节，在这些季节里，因为气温回升或是雨水的减少，空气中的水蒸气的百分含量远远低于空气饱和时水蒸气的百分含量，湿气从地下迁移到墙身，再由墙身蒸发到附近潮湿的空气中，最后湿气扩散补充到干燥的空气中，在这个过程中，水中携带的盐分最终在墙身上结晶析出。在这些季节里，人容易皮肤干燥，嘴唇干裂也是这个道理。
5、墙面反碱与地基的温度有关
在许多建筑，特别是无人居住的建筑里，温度差异很大，导致地基温度的差异可以引起地下水分的迁移，冬、春季节，建筑物地基土的温度高于周围的土体的温度，水分朝建筑物方向迁移，而夏、秋季节特别是夏季，建筑下地基土的温度低于周围土体的温度，水分虽有朝周围土体迁移的趋势，但周围土体本身由于大气降水而水位已经很高，湿气不能得到疏散，这样经过季节更替，湿气就逐渐在建筑物下的地基聚集起来，显得格外的潮湿。通常情况下，舞台前的地面分布有米粒大小的渗出水珠，如人出汗状。
墙面返碱的预防措施
（一）施工前准备
1、施工前在设计上充分考虑消除家庭墙面返碱的问题，要求尽量设计成干挂形式；考虑好结构的防水处理；选择吸水率及其他物理性能符合要求的石材板等。
2、我们在施工前应该要充分考虑到可能发生墙面返碱的各施工工艺环节，提前作好预防措施，如无把握应先做样板。
3、在准备有关材料时，我们应尽量做到先检验后使用的习惯，不但要求外观、尺寸合格，而且其物理性能指标也要合格。
（二）使用防碱背涂剂
1、在我们准备进行石板安装时，我们需要在石材背面和侧面背涂专用处理剂，使得该溶剂将渗入石材堵塞毛细管，使水、氢氧化钙、盐等其他物质无法侵入，切断了墙面返碱现象的途径。无背涂处理，返碱不可避免，经背涂处理的石材的粘接性不受影响。
2、在我们进行石材板底涂刷时，我们应该先进行刷涂树脂胶，然后再贴化纤丝网格布，形成抗拉防水层，但切不可忘记在侧面作涂刷处理。
（三）减少氢氧化钙、盐等物质生成
1、在我们进行水泥砂浆调制时，镶贴用的水泥砂浆应该掺入减少剂，以减少Ca(OH)2析出，粘贴法砂浆稠度宜为6～200px，灌浆法砂浆稠度宜为8～300px。
2、水泥基商品胶粘剂适合我们在进行室外镶贴的时候，因为它具有良好的保水性，可以能大大减轻水泥凝结泌水。室内镶贴可采用石材化学胶粘剂点粘。
（四）防止水的侵入
1、我们在进行作业前不能大量对石材和墙面淋水。
2、地面墙根下应设置防潮层、卫生间、浴室等用水房间的外壁如有石材装饰，其内壁应需作防渗处理。
3、外墙石材装饰面，为防止从板缝侵入，墙面板块必须离缝镶贴，缝宽不应小于5mm，使用石材专用硅硐耐候密封胶密封。
4、室外施工搭设防雨蓬，处理好门窗框周边与外墙的接缝，防止雨水渗漏入墙。
5、镶贴完成后，室外石材全面积喷涂有机硅防水剂或其他无色护面涂剂。
